我们的现代电机培训系统是一种革命性的方法，可以在学习环境中安全地学习不同电机类型的特性。该解决方案包括八种不同类型的机器、集成电源和控制箱，以及基于PC 的应用程序，用于对不同类型的机器进行高级控制。除此之外，我们还提供了四个单独的课程手册，用于教授电机原理，包括使用外部仪表的手动控制、使用PC控制或使用 MATLAB。

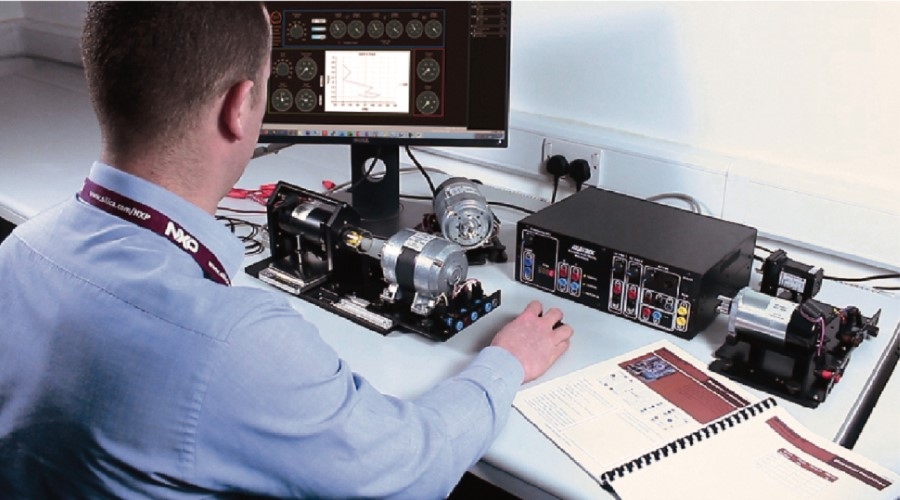

选择电机实验套件的理由：

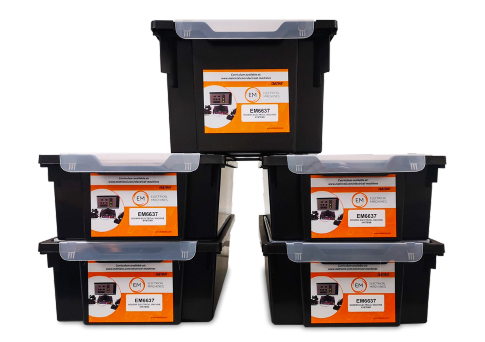

使学习更容易广泛的免费课程坚固可靠涵盖各种主题领域	广泛的组件搭配坚固的存储容器所需装配量最小

套件包含内容：

安全操作；覆盖所有活动的部件使用24V电源，交流或直流对电机使用手动或全PC控制	测量直流和交流电压、电流和功率所有机器占地面积小，功耗低设备易于储存和打包

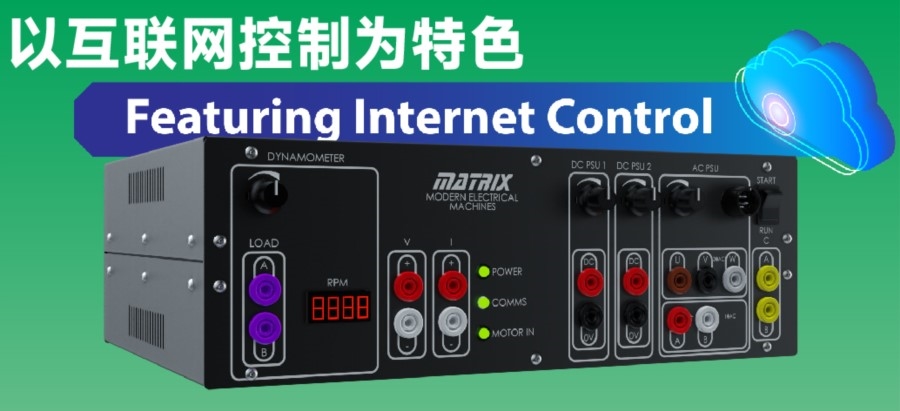

控制盒

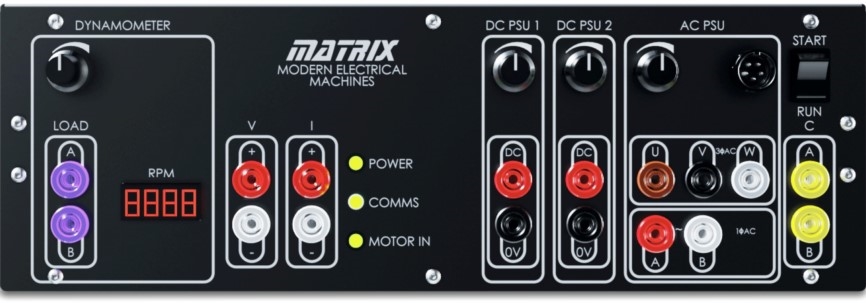

机器的手动和PC控制的核心是我们的控制盒。控制盒包含所有电子设备，包括电机驱动器，用于控制现代电机培训系统。

控制盒功能：

选择直流、单相交流和三相交流输出集成了电压和电流测量测功机和串联绕组电阻器的可调电阻负载可切换启动和运行电容器	14种不同的仪器嵌入其中一个独特的API，允许连接到MATLAB环境尺寸小巧，大约只有一台笔记本电脑的大小，使它可以与其他套件和PC一起放在桌面上

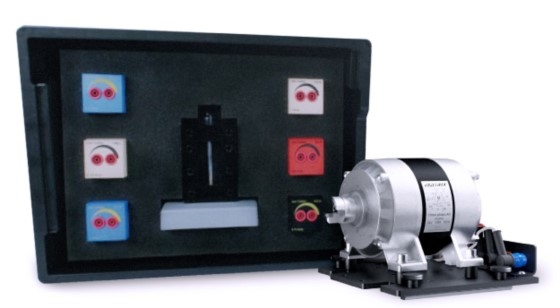

电机

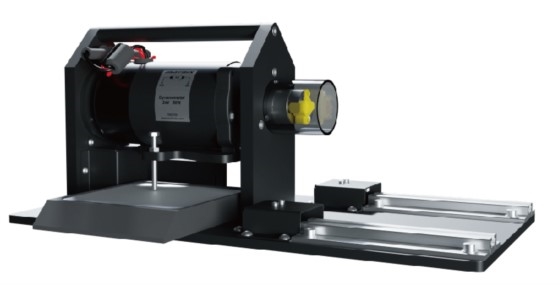

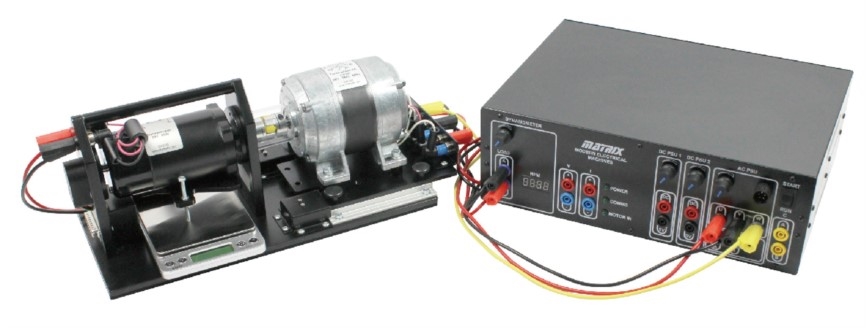

直流测功机/电机和支架

工作电压–24V
最大电流-2A
转速-1500转/分

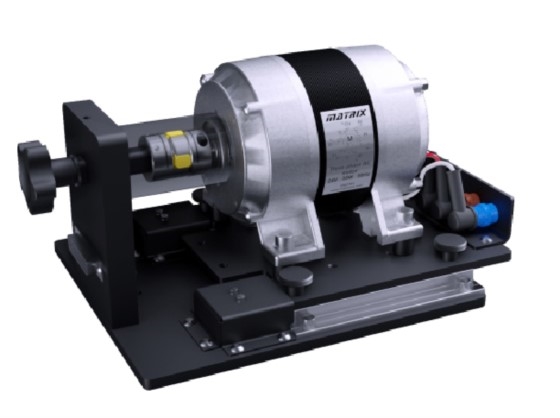

装测功机安装在铝制支架中，它有有坚固、安全的滑动机构，其他六个电机中的任意一台都可以通过该机构固定到位。电机联轴器在一个受保护的外壳中与测功机相连接，并允许在24伏电压下对每种机器类型进行安全研究。在手动模式下使用我们的系统时，您可能需要两台（每套）HP1324 Fluke 115 True RMS数字万用表和一台HP8067 Tektronix数字示波器。

三相感应电机

工作电压–24V AC
频率–40-80Hz
最大电流–1.4A
速度–1400rpm

并联电机

工作电压–24V AC
最大电流–12A
速度–1500转/分

单相感应电动机

工作电压–24V AC
频率–40-80Hz
最大电流–1.4A
速度–1400rpm

通用/串联电机

工作电压–24V AC
频率–50Hz
最大电流–6A
速度–1500转/分

直流电机

工作电压–24V AC
频率–40-80Hz
速度–1500转/分

无刷直流电机
三相发电机

工作电压–24V DC三相
最大电流–2A
速度–1500转/分

PC 软件

该系统设计为手动使用，或通过连接笔记本电脑或PC使用。当使用PC控制选项时，用户应从网站上的参考资料页面下载该应用程序。下面是一系列屏幕截图，展示了如何使用专有软件来控制该系列每种类型的机器。
通过实验，用户可以看到改变每台机器的电压、负载等所产生的结果，以及随着时间的推移这对每台机器的电流、扭矩等产生的后续影响。

带有集成示波器的三相控制软件

示波器绘图特写-用户可以从14个仪表盘中选择一个

仪表盘显示关键值，如电流和电压

设置输出频率和波形类型——图中在这种情况为数字或伪正弦

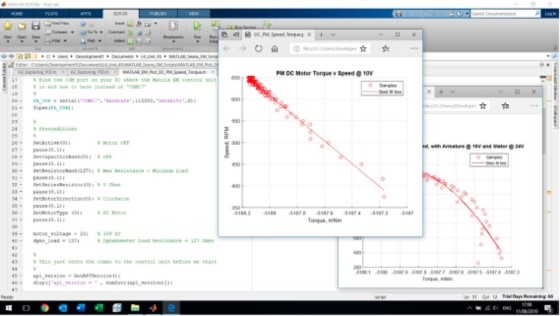

软件使您可以实时监控转速和扭矩

软件可以生成任何机器的自动速度-扭矩图

可选附件

该系统设计为手动控制，或通过连接笔记本电脑或PC进行控制。当使用PC控制选项时，用户应从网站上的参考资料页面下载该应用程序。以上是一系列屏幕截图，展示了如何使用专有软件来控制该系列的每种类型的机器。
通过实验，用户可以看到改变每台机器的电压、负载等所产生的结果，以及随着时间的推移这对每台机器的电流、扭矩等产生的后续影响。

变压器附件

该附件允许用户将变压器结构研究添加到Matrix电机系统中。有了这个工具包，学生们可以学习：
