多通道示波器软件更新1.47版

现在可以下载多通道示波器软件的1.47版。已进行了许多更改以添加新功能并改善软件中的基本操作。这是对某些更改的分类概述。

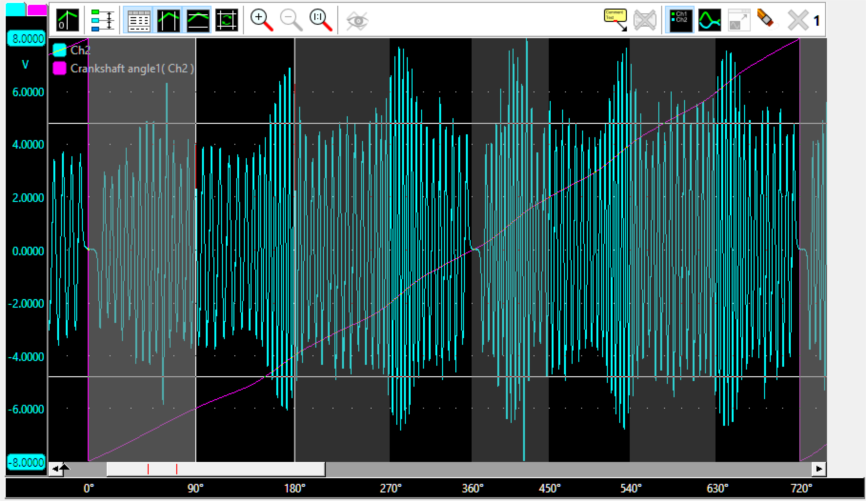

相位光标

当检查信号之间的相移，或检查其他周期性信号，如曲轴信号时，可以在图中打开特殊的相位光标。
使用这些特殊的标识，可以标记一个周期的开始和结束，然后将其视为0到360度。也可以将该区域标记为0到720度，0到100%或某些用户自定义的范围。然后可以使用常规游标来确定周期中特定位置的角度。这个角度是用范围的两个极限之间的线性插值确定的。

对于汽车行业应用，新的相位光标在识别内燃机的不同冲程方面也非常有用。当与曲轴角度I/O结合使用时，曲轴信号中可以清楚地识别出不同的冲程。

有关相位光标以及如何设置它们的更多信息，可在图形页中找到。

新型电动汽车充电器控制先导分析仪I/O

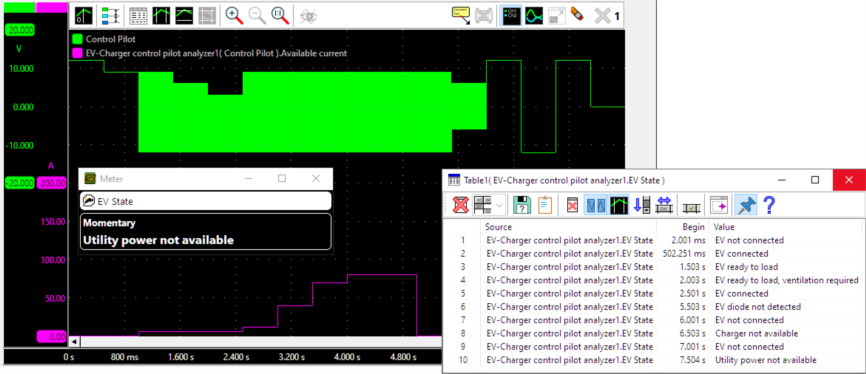

通过分析控制导频(CP)信号传递的信息，可以监控使用2型耦合的电动汽车(EV)交流充电的过程。EV Charger Control Pilot Analyzer I/O可用于分析该信号，并显示充电点可提供的可用电流量和充电过程的状态。

可用电流可以在图表和仪表上显示，充电状态可以在仪表和表格中显示。

更多信息可以在EV Charger Control Pilot Analyzer I/O页面找到。

新的仪表显示选项

两个新的显示选项已经添加到Meter sink，显示非数值数据和单列显示模式。

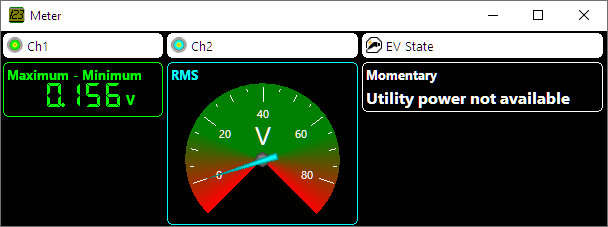

除了七段显示和仪表显示外，仪表显示现在还可以显示字母数字数据，如来自EV Charger Control Pilot Analyzer I/O的充电状态信息。

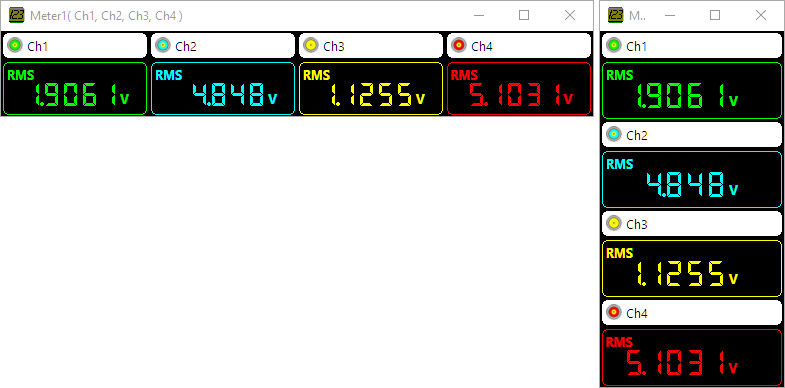

当仪表接收器中显示多个源的测量值时，默认情况下每个源都有自己的显示列。当连接多个源时，总仪表显示可以变得非常宽。在这种情况下，可以更方便地将仪表设置为Single column，其中所有源都显示在一个单独的列中，在彼此之下顺次排列。

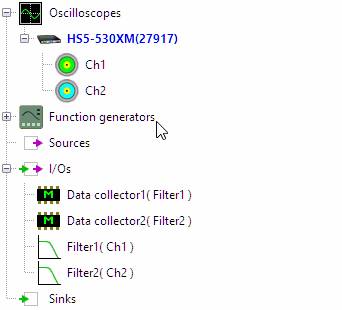

重新排列对象树中的对象

对象树中列出对象的顺序可以更改。例如，当由于插入或删除对象而修改了设置时，这可能很有用。然后，I/ o可以按不方便的顺序出现。通过按下Ctrl键拖动对象，可以实现更好的排序。

更多信息请查阅Advanced measurements页面

其他变化

对软件进行了其他一些改进和补充。最重要的是：

标准测量瞬时添加到光标和仪表上。瞬时给出被测信号的瞬时值，它是采样范围内的最后一个或最右边的值
增加-console命令行选项，以运行多通道示波器软件，而不显示用户界面，并在处理其他命令行选项后关闭。例如，当使用多通道示波器软件从setfiles导出数据或图像时，可以使用此选项
新增In use by <name>到“管理仪器”对话框状态列
针对无线组合仪器仪表，增加时钟同步指示设置对话框
显示峰值和谐波

修正了在使用对数水平轴时不正确绘制峰值的问题
修正了未在标签中绘制值的单位因子的问题。

修正固定双字段输入框的布局，例如按轴可见范围使用。

版本1.47的多通道示波器软件可以从多通道示波器软件下载页面下载。
