多通道示波器軟體更新1.47版

現在可以下載多通道示波器軟體的1.47版。已進行了許多更改以添加新功能並改善軟體中的基本操作。這是對某些更改的分類概述。

相位游標

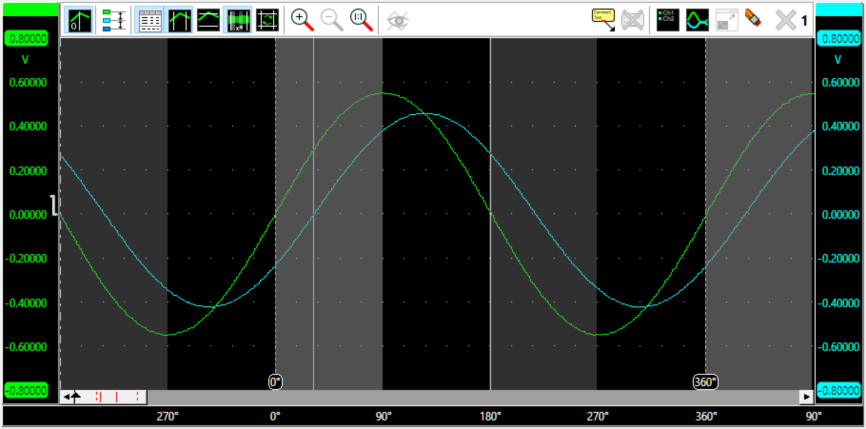

當檢查信號之間的相移，或檢查其他週期性信號，如曲軸信號時，可以在圖中打開特殊的相位游標。
使用這些特殊的標識，可以標記一個週期的開始和結束，然後將其視為0到360度。也可以將該區域標記為0到720度，0到100%或某些用戶自訂的範圍。然後可以使用常規游標來確定週期中特定位置的角度。這個角度是用範圍的兩個極限之間的線性插值確定的。

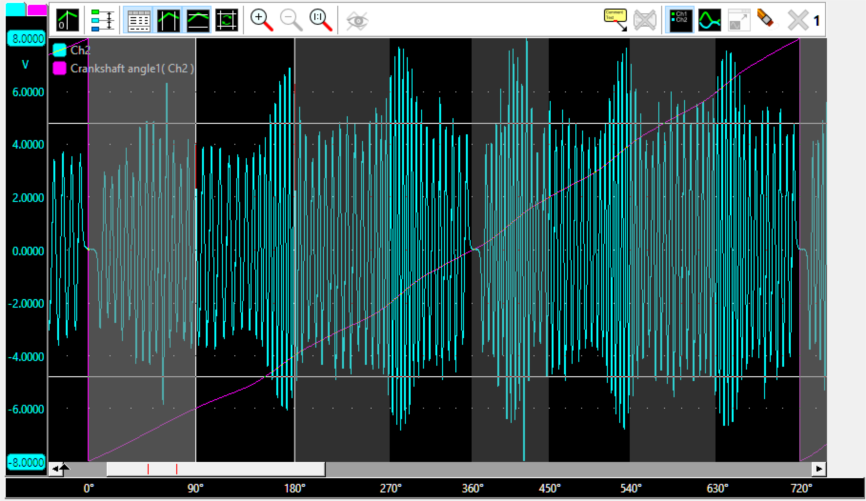

對於汽車行業應用，新的相位游標在識別內燃機的不同衝程方面也非常有用。當與曲軸角度I/O結合使用時，曲軸信號中可以清楚地識別出不同的衝程。

有關相位游標以及如何設置它們的更多資訊，可在圖形頁中找到。

新型電動汽車充電器控制先導分析儀I/O

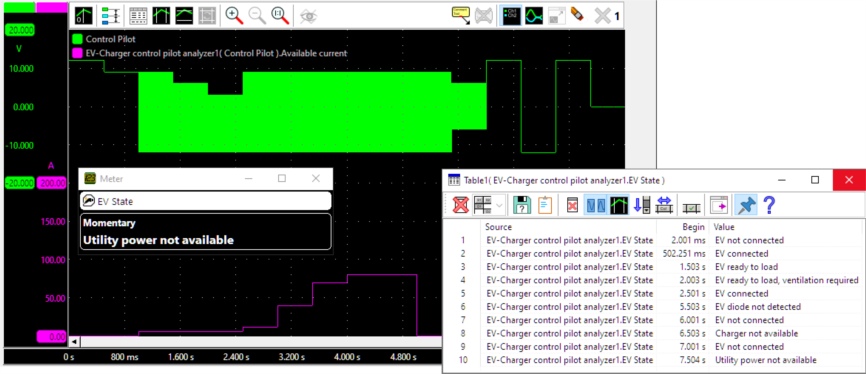

通過分析控制導頻(CP)信號傳遞的資訊，可以監控使用2型耦合的電動汽車(EV)交流充電的過程。EV Charger Control Pilot Analyzer I/O可用於分析該信號，並顯示充電點可提供的可用電流量和充電過程的狀態。

可用電流可以在圖表和儀錶上顯示，充電狀態可以在儀錶和表格中顯示。

更多資訊可以在EV Charger Control Pilot Analyzer I/O頁面找到。

新的儀錶顯示選項

兩個新的顯示選項已經添加到Meter sink，顯示非數值資料和單列顯示模式。

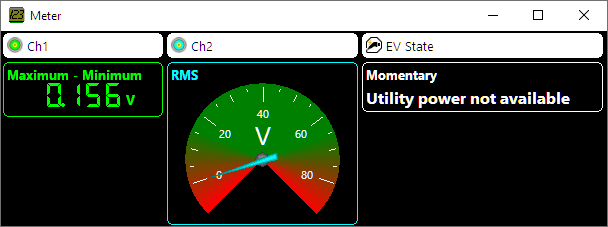

除了七段顯示和儀錶顯示外，儀錶顯示現在還可以顯示字母數位資料，如來自EV Charger Control Pilot Analyzer I/O的充電狀態資訊。

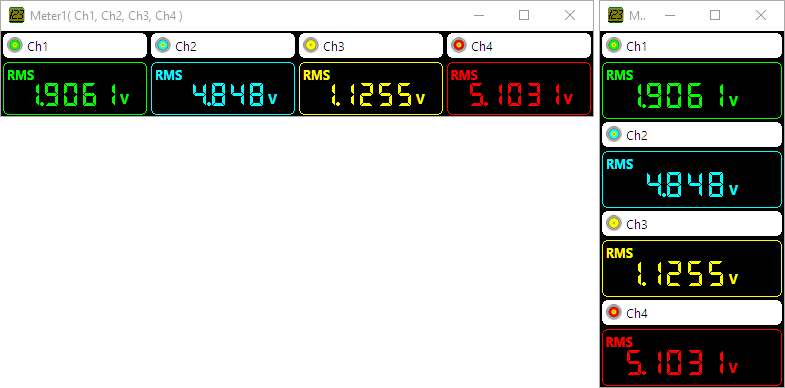

當儀錶接收器中顯示多個源的測量值時，預設情況下每個源都有自己的顯示列。當連接多個源時，總儀錶顯示可以變得非常寬。在這種情況下，可以更方便地將儀錶設置為Single column，其中所有源都顯示在一個單獨的列中，在彼此之下順次排列。

重新排列物件樹中的物件

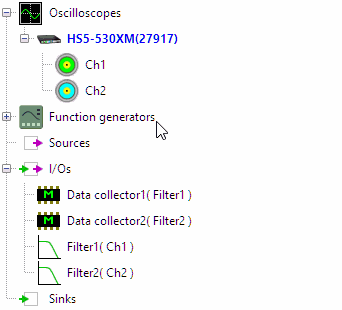

物件樹中列出物件的順序可以更改。例如，當由於插入或刪除物件而修改了設置時，這可能很有用。然後，I/ o可以按不方便的順序出現。通過按下Ctrl鍵拖動物件，可以實現更好的排序。

更多資訊請查閱Advanced measurements頁面

其他變化

對軟體進行了其他一些改進和補充。最重要的是：

標準測量暫態添加到游標和儀錶上。暫態給出被測信號的瞬時值，它是採樣範圍內的最後一個或最右邊的值
增加-console命令列選項，以運行多通道示波器軟體，而不顯示使用者介面，並在處理其他命令列選項後關閉。例如，當使用多通道示波器軟體從setfiles匯出資料或圖像時，可以使用此選項
新增In use by <name>到“管理儀器”對話方塊狀態列
針對無線組合儀器儀錶，增加時鐘同步指示設置對話方塊
顯示峰值和諧波

修正了在使用對數水準軸時不正確繪製峰值的問題
修正了未在標籤中繪製值的單位因數的問題

修正固定雙欄位輸入框的佈局，例如按軸可見範圍使用

版本1.47的多通道示波器軟體可以從多通道示波器軟體下載頁面下載。
